En el diseño de un ventilador eléctrico, muchas personas suelen fijarse primero en la potencia del motor, la velocidad de rotación o el tamaño de las aspas.
Sin embargo, el ángulo de inclinación de las aspas también es un factor clave para determinar el rendimiento del ventilador.
Este ángulo no solo influye en el caudal de aire, sino también en el nivel de ruido, el consumo energético, la estabilidad del flujo de aire y la comodidad general de uso.
Para un ventilador de buena calidad, el objetivo no debe ser simplemente alcanzar el mayor caudal de aire posible ni reducir el ruido a cualquier costo.
Lo realmente importante es encontrar un equilibrio adecuado entre flujo de aire, ruido, eficiencia y escenario de aplicación.
Comprender el papel del ángulo de inclinación de las aspas ayuda a diseñar, seleccionar y evaluar mejor un ventilador.

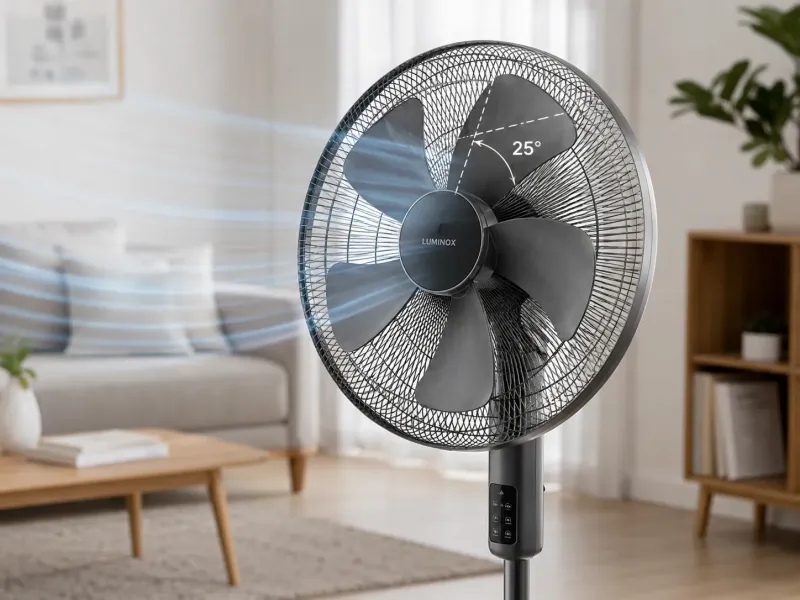

¿Qué es el ángulo de inclinación de las aspas?
El ángulo de inclinación de las aspas, también conocido como Pitch Angle, se refiere normalmente al ángulo entre la superficie del aspa y el plano de rotación.
En términos simples, cuando las aspas del ventilador giran, no son completamente planas, sino que tienen una cierta inclinación.
Este ángulo determina la capacidad del aspa para “cortar” el aire y empujarlo durante la rotación.
Si el ángulo de inclinación de las aspas es pequeño, la capacidad de empujar el aire es relativamente débil y la resistencia operativa también es menor.
Este tipo de diseño suele requerir una mayor velocidad de rotación, genera más ruido, reduce la carga del motor y ofrece un caudal de aire limitado.
Si el ángulo de inclinación de las aspas es mayor, cada giro del aspa puede mover más aire y, en teoría, producir un caudal de aire más alto.
Sin embargo, un ángulo más grande también genera mayor resistencia del aire, lo que aumenta la carga del motor.
Por eso, el ángulo de inclinación no es mejor simplemente por ser mayor o menor.
Debe diseñarse de manera razonable según el uso del ventilador y su estructura general.

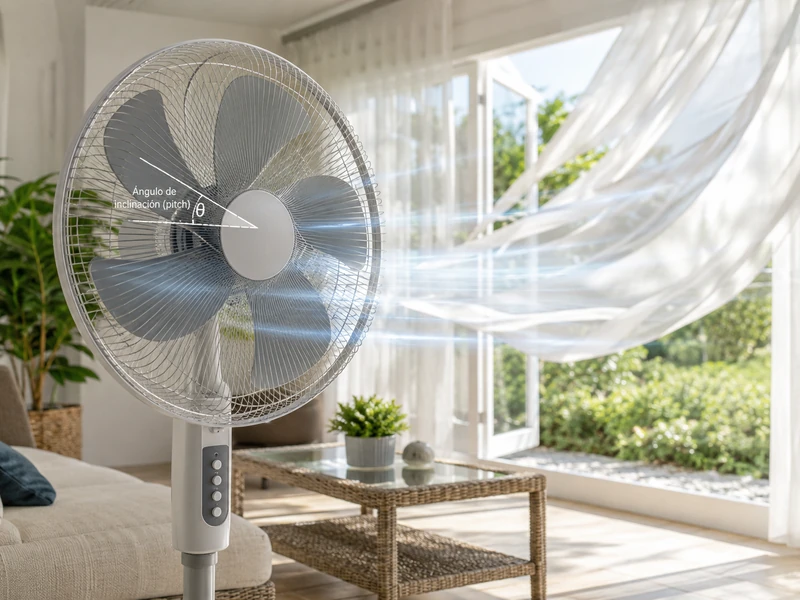

¿Cómo influye el ángulo de inclinación en el caudal de aire?
El caudal de aire suele medirse en CFM, es decir, Cubic Feet per Minute, o pies cúbicos por minuto.
Este valor indica el volumen de aire que pasa a través del ventilador en un minuto.
Cuanto mayor sea el CFM, más aire puede mover el ventilador por unidad de tiempo.
Bajo las mismas condiciones, aumentar el ángulo de inclinación de las aspas suele mejorar la capacidad del ventilador para empujar el aire.
Esto se debe a que las aspas con mayor inclinación pueden ejercer una fuerza axial más fuerte sobre el aire durante la rotación, aumentando así el flujo de aire.
Sin embargo, esta mejora no es ilimitada.
Cuando el ángulo es excesivo, el aire no puede fluir suavemente a lo largo de la superficie del aspa, lo que puede provocar separación del flujo y formación de vórtices.
En ese caso, aunque el ventilador parezca tener una mayor capacidad para “capturar” aire, la eficiencia real puede disminuir y el ruido puede aumentar de forma evidente.
Además, el CFM no depende únicamente del ángulo de inclinación de las aspas.
El diámetro de las aspas, el número de palas, la velocidad de rotación, el par del motor, la estructura de la carcasa, la entrada de aire y el diseño de la salida también influyen en el caudal final.
Por eso, al diseñar un ventilador, no se debe depender solo del aumento del ángulo para mejorar el CFM, sino optimizar el sistema desde una perspectiva aerodinámica integral.
¿Cómo influye el ángulo de inclinación en el ruido?
El ruido de un ventilador proviene principalmente de tres fuentes: el ruido aerodinámico, el ruido del motor y la vibración estructural.
Entre ellas, el ruido aerodinámico está estrechamente relacionado con el diseño de las aspas.
Cuando aumenta el ángulo de inclinación de las aspas, también aumenta la fuerza con la que las aspas empujan el aire y la resistencia del flujo.
Si el aire no puede pasar de forma estable por las aspas, se producen turbulencias, vórtices y fluctuaciones de presión.
Estas perturbaciones del aire generan ruido aerodinámico evidente, especialmente a altas velocidades.
Un ángulo de inclinación demasiado grande también puede producir un sonido agudo o hacer que el flujo de aire sea inestable.
Este tipo de ruido no solo se refleja en un mayor número de decibelios, sino también en una sensación auditiva menos cómoda.
Por ejemplo, algunos ventiladores tienen un caudal de aire alto, pero producen un sonido molesto que puede resultar incómodo durante un uso prolongado.
Por el contrario, un ángulo de inclinación pequeño o moderado puede hacer que el flujo de aire sea más suave y reducir perturbaciones innecesarias, ayudando así a disminuir el ruido.
Sin embargo, si el ángulo es demasiado pequeño y el caudal de aire no es suficiente, el usuario puede verse obligado a aumentar la velocidad para obtener más viento, lo que también puede incrementar el ruido.
Por lo tanto, reducir el ruido no significa simplemente disminuir el ángulo de inclinación, sino lograr una combinación adecuada entre ángulo, forma del aspa, velocidad de rotación y rendimiento del motor.
¿Por qué el CFM máximo no siempre representa el mejor ventilador?
Muchas personas creen que cuanto mayor sea el CFM, mejor será el ventilador.
En realidad, el caudal máximo es solo un indicador del rendimiento y no representa por sí solo la experiencia general de uso.
Para obtener un CFM más alto, un ventilador normalmente necesita un ángulo de inclinación de aspas más grande, una mayor velocidad de rotación o una salida de motor más potente.
Aunque estos diseños pueden aumentar el flujo de aire, también pueden traer más ruido, mayor consumo energético y vibraciones más evidentes.
En ambientes silenciosos como dormitorios, oficinas o salas de estudio, un caudal de aire excesivamente alto no siempre es práctico.
Los usuarios suelen necesitar un flujo de aire estable, suave y silencioso.
Si un ventilador tiene mucho caudal pero también un ruido evidente, puede afectar el descanso y la concentración.
En cambio, en ventilación industrial, sistemas de extracción o circulación de aire en grandes espacios, el caudal y la presión de aire pueden ser más importantes.
Estos escenarios pueden tolerar un nivel de ruido relativamente más alto, pero aun así es necesario controlar el consumo energético, la vibración y la vida útil del equipo.
Por eso, el diseño de un ventilador no debe evaluarse solo por el CFM máximo.
Es necesario considerar el entorno de uso para determinar qué nivel de caudal y ruido es realmente adecuado.
¿Cómo encontrar el equilibrio entre el control del ruido y el máximo caudal de aire?
Para equilibrar ruido y caudal de aire, primero hay que definir claramente el escenario de uso del ventilador.
Diferentes aplicaciones tienen diferentes requisitos de flujo de aire y ruido.
Para ventiladores de dormitorio, el bajo nivel de ruido suele ser más importante que el caudal extremo.
El ángulo de inclinación de las aspas puede ser moderado o ligeramente pequeño, combinado con aspas de mayor diámetro y menor velocidad de rotación para generar una sensación de aire más suave y reducir el ruido.
Para oficinas o ventiladores de circulación domésticos, el enfoque del diseño debe estar en un caudal medio, un flujo de aire estable y un ruido reducido.
El ángulo de inclinación no debe ser excesivo, ya que podría generar ruido aerodinámico evidente cuando se usa a corta distancia.
Para cocinas, talleres, almacenes o equipos de extracción industrial, el caudal y la presión de aire suelen ser más importantes.
En estos casos, se puede utilizar un ángulo de inclinación mayor, pero debe combinarse con un motor suficientemente potente, una estructura estable y un diseño adecuado del conducto de aire para evitar pérdidas de eficiencia o ruido excesivo por sobrecarga.
Además de ajustar el ángulo de inclinación, también es muy importante optimizar la forma de las aspas.
Las aspas aerodinámicas, las puntas curvadas, el ancho adecuado de las palas y el diseño de los bordes pueden reducir la separación del flujo y los vórtices, haciendo que el aire circule de forma más estable.
Así, incluso con un caudal relativamente alto, el ruido puede mantenerse bajo control.
El control de velocidad también es un método importante para equilibrar caudal y ruido.
En comparación con aumentar simplemente la velocidad de rotación, usar aspas de mayor diámetro a menor velocidad suele permitir mantener suficiente caudal mientras se reduce el ruido.
Esta es una estrategia común en muchos ventiladores de bajo ruido.

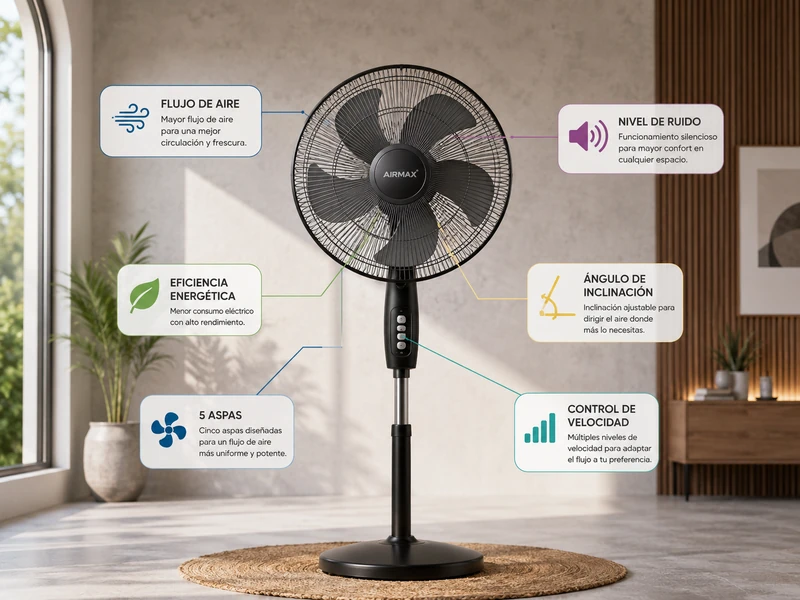

¿Qué indicadores se deben considerar al diseñar o elegir un ventilador?
Al evaluar un ventilador, no se debe mirar solo el caudal de aire ni solo el nivel de ruido.
Una forma más razonable es comparar varios indicadores en conjunto.
El CFM refleja la capacidad del ventilador para mover aire.
En escenarios que requieren ventilación fuerte, el CFM es un parámetro muy importante.
El nivel de ruido suele expresarse en dB.
Cuanto menor sea el valor, más silencioso será el funcionamiento.
Sin embargo, además del número de decibelios, también conviene prestar atención a la frecuencia y a la percepción del sonido.
Algunos ventiladores no tienen un nivel de dB especialmente alto, pero producen un sonido agudo que resulta incómodo.
El CFM/W es un indicador de eficiencia energética.
Expresa cuánto caudal de aire puede generar el ventilador por cada vatio consumido.
Cuanto mayor sea este valor, más eficiente será el ventilador.
Además, también se deben considerar el diámetro de las aspas, el número de palas, el ángulo de inclinación, el tipo de motor, los niveles de velocidad y la estructura de la carcasa.
Un buen diseño de ventilador no depende de un solo parámetro destacado, sino de una buena coordinación entre todos los componentes.
Recomendaciones prácticas de aplicación
Para ventiladores domésticos, se recomienda dar prioridad al bajo ruido y a un flujo de aire cómodo.
El ángulo de inclinación de las aspas no debe ser demasiado grande, el control de velocidad debe ser preciso y, preferiblemente, el ventilador debe ofrecer un flujo estable incluso a baja velocidad.
Para ventiladores de circulación de aire, se puede utilizar un diseño de flujo más concentrado, pero aún se debe evitar que un ángulo de inclinación excesivo aumente el ruido aerodinámico.
Una buena estructura de guía de aire y un buen diseño de aspas pueden ayudar a mejorar la distancia de ventilación y controlar el ruido.
Para ventiladores industriales o equipos de extracción, se puede aumentar moderadamente el ángulo de inclinación para obtener mayor caudal y presión de aire.
Sin embargo, también hay que considerar la carga del motor, la vida útil de los rodamientos, la resistencia estructural y el control de vibraciones.
Para ventiladores de alto rendimiento, la forma realmente efectiva no es simplemente aumentar el ángulo de inclinación, sino mejorar la eficiencia mediante un diseño aerodinámico integral.
Por ejemplo, se pueden optimizar la curvatura de las aspas, la forma de las puntas, el número de palas, la ruta de entrada y salida del aire, y la compatibilidad con el motor, para lograr un alto caudal con menor ruido.
Conclusión
El ángulo de inclinación de las aspas es uno de los factores principales que afectan el caudal de aire, el ruido y la eficiencia de un ventilador.
Un ángulo mayor puede ayudar a aumentar el CFM, pero también puede incrementar la resistencia del aire, las turbulencias, el ruido y el consumo energético.
Un ángulo menor ayuda a reducir la carga del motor, pero si el diseño no es adecuado, también puede provocar un caudal insuficiente y un aumento del ruido.
Por lo tanto, la mejor elección del ángulo de inclinación no consiste en buscar el valor máximo o mínimo, sino en evaluarlo de forma integral según el escenario de uso, el rendimiento del motor, la forma de las aspas, la velocidad de rotación y la estructura del conducto de aire.
Un ventilador verdaderamente excelente no es necesariamente el que ofrece el mayor caudal de aire, sino el que proporciona un flujo suficiente, estable, eficiente y cómodo dentro de un nivel de ruido razonable.
En otras palabras, la clave del diseño de un ventilador no está en perseguir únicamente el CFM máximo, sino en encontrar el equilibrio más adecuado entre caudal de aire y ruido según las necesidades reales del usuario.
