Para pasar la prueba UL/CE de dedos infantiles en una rejilla de ventilador, no basta con reducir el espacio entre alambres.
Lo más importante es controlar la abertura libre máxima y la distancia segura entre la rejilla y las aspas.

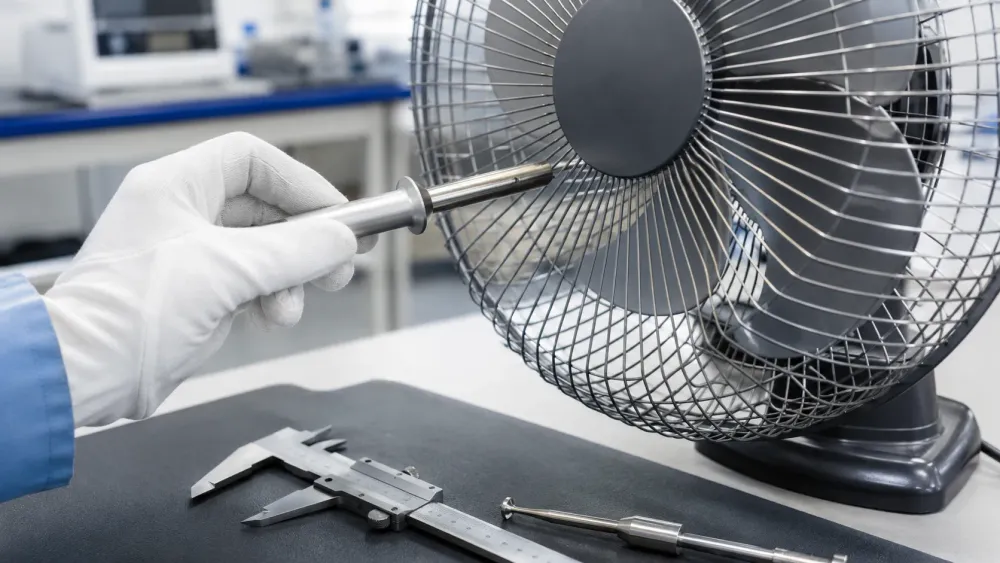

En el ensayo, el laboratorio introduce una sonda de seguridad por cualquier abertura accesible.
Si la sonda toca las aspas, el impulsor, una parte eléctrica viva u otra zona peligrosa, el diseño puede fallar.
Por eso, antes de diseñar la rejilla, hay que confirmar la norma aplicable y la sonda usada, como UL 507, EN IEC 60335-2-80 o IEC 61032 Probe 18/19.
Si el producto puede usarse cerca de niños o bebés, una meta práctica es mantener la abertura libre máxima de producción por debajo de 5,6 mm y dejar margen de fabricación.
Si la abertura es mayor, el diseño debe demostrar que la sonda puede entrar, pero no puede tocar ninguna parte peligrosa.
¿Qué es la prueba de dedos infantiles en rejillas?
La prueba de dedos infantiles sirve para comprobar si un dedo pequeño puede entrar por la rejilla de un ventilador y tocar una parte peligrosa.
No se trata solo de medir la distancia entre alambres.
La idea clave es simple: si una sonda de prueba entra por una abertura, no debe tocar las aspas, el impulsor, cables vivos u otras partes que puedan causar daño.
Qué se intenta simular
La prueba usa sondas con forma de dedo. Estas sondas representan dedos de adultos, niños o bebés. El laboratorio las introduce por las aberturas accesibles de la rejilla.
El producto pasa la prueba si la sonda no toca la zona peligrosa.
| Elemento evaluado | Qué se revisa |
|---|---|
| Abertura de la rejilla | Si la sonda puede entrar |
| Distancia a las aspas | Si el dedo podría tocar una parte móvil |
| Rigidez de la rejilla | Si se deforma con fuerza |
| Estado después de golpes | Si sigue siendo segura tras impacto o caída |
Punto importante
Una rejilla puede tener una abertura grande y aun así pasar la prueba si la distancia hasta las aspas es suficiente. Pero si la abertura es pequeña, el diseño suele ser más fácil de controlar.
¿Por qué el espacio de la rejilla afecta UL y CE?
El espacio de la rejilla afecta la seguridad porque define si una persona puede meter un dedo. En ventiladores de uso doméstico, esto es muy importante. Niños y bebés pueden tocar el producto sin entender el riesgo. Por eso, UL y las normas usadas para CE revisan el acceso a partes móviles y partes eléctricas.
Espacio entre alambres no es lo mismo que abertura libre
Muchos diseños hablan de “distancia entre alambres”. Pero el laboratorio mira la abertura real. Esa abertura se llama abertura libre o abertura neta.
| Medida | Qué significa |
|---|---|
| Paso o centro a centro | Distancia entre el centro de dos alambres |
| Diámetro del alambre | Grosor real del alambre |
| Abertura libre | Espacio real por donde puede entrar la sonda |
Ejemplo simple:
| Paso | Alambre | Abertura libre |
|---|---|---|
| 10 mm | 2 mm | 8 mm |
| 8 mm | 2 mm | 6 mm |
| 7 mm | 1.5 mm | 5.5 mm |
Por qué esto importa
Si el plano solo controla el paso, puede haber riesgo. Un alambre más delgado deja una abertura mayor. Una rejilla mal armada también puede abrir más espacio en algunas zonas.
Por eso el plano debe controlar:
- Abertura libre máxima
- Diámetro mínimo del alambre
- Distancia mínima hasta las aspas
- Tolerancia de fabricación
- Deformación tras golpes o presión
¿Qué exige UL 507 para las rejillas de ventiladores?
UL 507 se usa para evaluar ventiladores eléctricos y equipos que mueven aire. En la parte de rejillas, su punto central es revisar si las partes móviles peligrosas quedan fuera del alcance. La prueba puede cambiar según el tipo de ventilador, como portátil, de pared, de techo o fijo.
Qué mira UL 507
UL 507 revisa si el impulsor, las aspas u otras partes móviles están protegidas. La protección puede venir de una rejilla, una carcasa, una altura de instalación o una distancia segura.
| Tipo de riesgo | Qué busca la prueba |
|---|---|
| Aspas accesibles | Que la sonda no toque la zona peligrosa |
| Rejilla débil | Que no se deforme de forma peligrosa |
| Rejilla desmontable | Que siga segura después de quitarla y ponerla |
| Caída o impacto | Que el producto siga pasando la prueba |
Sondas usadas en UL 507
En documentos públicos se ve que UL 507 usa diferentes sondas según el caso. Para ventiladores portátiles se usa una sonda específica para el impulsor. En versiones recientes se ve una prueba con fuerza de 4.45 N durante hasta 5 segundos.
Para ciertos ventiladores fijos o conectados de forma permanente, aparece una sonda de 25.4 mm de diámetro.
| Caso | Criterio práctico |
|---|---|
| Ventilador portátil | La sonda no debe tocar partes peligrosas del impulsor |
| Ventilador fijo | La sonda de 25.4 mm no debe tocar partes móviles peligrosas |
| Rejilla tras impacto | Debe seguir protegiendo |
| Rejilla tras caída | Debe pasar otra vez si se vuelve a colocar |
Nota sobre versiones
Algunas versiones antiguas pueden usar figuras como Figure 8.1 o Figure 8.2. En versiones nuevas puede cambiar a Figure 9.1 o Figure 9.2. Por eso siempre se debe confirmar la versión con el laboratorio.
¿Qué normas EN/IEC aplican a ventiladores CE?
CE no es una norma única. Es una marca de conformidad. Para justificar CE, el fabricante debe demostrar que el producto cumple con las reglas aplicables. En ventiladores domésticos, el camino más común usa normas EN e IEC sobre seguridad eléctrica y mecánica.
Normas más usadas
| Norma | Uso principal |
|---|---|
| EN IEC 60335-2-80 | Seguridad de ventiladores domésticos y similares |
| EN IEC 60335-1 | Reglas generales para aparatos eléctricos |
| IEC 61032 | Sondas de prueba para comprobar acceso |
| EN ISO 13857 | Distancias de seguridad para evitar acceso a zonas peligrosas |
| EN ISO 12100 | Evaluación de riesgos en máquinas |
Cuándo usar cada ruta
Para un ventilador doméstico, se suele revisar primero EN IEC 60335-2-80. Esta norma trabaja junto con EN IEC 60335-1.
Si el ventilador forma parte de una máquina, una línea industrial o un equipo grande, también puede aplicar EN ISO 13857. Esta norma ayuda a decidir si una abertura y una distancia son seguras.
Punto clave para CE
El diseño no debe depender solo de una frase como “la rejilla es pequeña”. Debe mostrar datos claros:
- Qué norma se usa
- Qué sonda se aplica
- Qué abertura máxima tiene la rejilla
- Qué distancia hay hasta las aspas
- Qué pasa después de caída, impacto o presión
¿Qué diferencia hay entre las sondas 18 y 19?
IEC 61032 define sondas de prueba. Estas sondas ayudan a comprobar si una persona puede alcanzar una parte peligrosa. Las sondas 18 y 19 son muy importantes cuando se habla de niños y bebés.
Diferencia básica
| Sonda | Simula | Diámetro aprox. | Longitud aprox. |
|---|---|---|---|
| Probe 18 | Dedo de niño mayor | 8.6 mm | 57.9 mm |
| Probe 19 | Dedo de bebé o niño muy pequeño | 5.6 mm | 44 mm |
| Probe B | Dedo adulto | 12 mm | 80 mm |
Por qué Probe 19 es tan importante
La sonda 19 es más pequeña. Si una rejilla evita la entrada de Probe 19, también suele reducir mucho el riesgo para niños mayores. Por eso se usa como referencia conservadora cuando el producto puede estar cerca de bebés.
En normas recientes de ventiladores se ve una mayor atención a productos para bebés. Esto hace que Probe 19 sea más importante en diseños de alto riesgo.
Cómo usar estas medidas en diseño
Si el objetivo es bloquear el acceso físico, se puede usar este criterio:
| Objetivo de diseño | Abertura libre recomendada |
|---|---|
| Evitar entrada de bebé | Menor que 5.6 mm |
| Evitar entrada de niño | Menor que 8.6 mm |
| Evitar entrada de dedo adulto | Menor que 12 mm |
Esto no sustituye la prueba de laboratorio. Sirve como guía de diseño.
¿Por qué no confundir paso y abertura libre?
El paso de la rejilla y la abertura libre parecen parecidos, pero no son iguales. Esta confusión causa muchos errores en planos y compras. El laboratorio no mete la sonda entre centros. La mete por el espacio real que queda entre alambres.
Fórmula simple
Para una rejilla con alambres redondos:
Abertura libre = paso – diámetro del alambre
Ejemplo:
| Paso de rejilla | Diámetro del alambre | Abertura libre |
|---|---|---|
| 9 mm | 2 mm | 7 mm |
| 8 mm | 2 mm | 6 mm |
| 7 mm | 2 mm | 5 mm |
Problema común
Un proveedor puede decir que la rejilla tiene “8 mm de espacio”. Pero puede estar hablando de paso, no de abertura libre. Si el alambre cambia de grosor, la abertura real cambia.
Qué debe decir el plano
El plano debería indicar:
- Abertura libre máxima
- Diámetro mínimo del alambre
- Tolerancia del paso
- Distancia mínima entre rejilla y aspas
- Método de inspección
- Punto más desfavorable de medición
Caso de rejilla curva
En una rejilla curva, la abertura puede variar. La zona central puede ser diferente de la zona exterior. También puede haber mayor deformación en el centro. Por eso se debe medir en varios puntos.
¿Una abertura menor de 5,6 mm es segura?
Una abertura menor que 5.6 mm es una meta muy conservadora para evitar que entre una sonda tipo Probe 19. Pero no significa que el producto ya esté aprobado de forma automática. La seguridad depende de toda la estructura.
Qué cubre este objetivo
Si la abertura libre máxima es menor que 5.6 mm, la sonda de bebé no debería entrar por esa abertura. Esto ayuda mucho en productos de uso doméstico o cerca de niños.
| Abertura libre | Lectura de riesgo |
|---|---|
| < 5.6 mm | Diseño conservador para bebés |
| 5.6-8.6 mm | Puede dejar entrar Probe 19 |
| 8.6-12 mm | Puede dejar entrar sondas infantiles |
| > 12 mm | Alto riesgo de acceso si no hay distancia segura |
Qué no cubre
Una abertura pequeña no resuelve todo. Todavía se debe revisar:
- Si la rejilla se deforma con presión
- Si se abre después de una caída
- Si hay huecos en bordes o uniones
- Si hay ranuras cerca del motor
- Si la distancia a las aspas sigue siendo segura
Margen de fabricación
No conviene diseñar justo a 5.6 mm. Si el límite teórico es 5.6 mm, el objetivo de producción debería ser menor. Un rango como 5.0-5.3 mm da más margen.
Esto ayuda cuando hay variación de moldes, soldadura, pintura, recubrimiento o montaje.
¿Cómo evitar que los dedos alcancen las aspas?
Si la abertura es mayor que la sonda, el diseño aún puede ser seguro. Pero debe haber una distancia suficiente entre la abertura y las aspas. La sonda puede entrar, pero no debe llegar a la parte peligrosa.
Dos formas de proteger
| Método | Cómo funciona |
|---|---|
| Abertura pequeña | La sonda no puede entrar |
| Distancia segura | La sonda entra, pero no alcanza las aspas |
Qué revisar en una abertura grande
Cuando la abertura es grande, hay que probar la peor condición. La sonda puede girar, inclinarse o entrar en diagonal. En algunos casos también puede tener partes articuladas.
Puntos críticos:
- Centro de la rejilla
- Borde exterior
- Unión entre rejilla frontal y trasera
- Zona de clips o tornillos
- Asa o zona de transporte
- Entrada y salida de aire
- Zona que más se deforma
Tabla de control de diseño
| Control | Recomendación |
|---|---|
| Distancia a las aspas | Definir mínimo en plano |
| Rigidez de rejilla | Probar con fuerza y deformación |
| Clips de cierre | Evitar que se suelten fácil |
| Holguras de montaje | Controlar con tolerancias |
| Inspección final | Usar sonda o calibre go/no-go |
Error típico
Diseñar una rejilla bonita, pero muy flexible. En reposo parece segura. Pero cuando se presiona, se acerca a las aspas. Ese diseño puede fallar.
¿Hay que probar tras caída o impacto?
Sí. La rejilla no solo debe ser segura cuando está nueva. También debe seguir protegiendo después de pruebas de impacto, presión, caída o uso normal. Esto es muy importante en ventiladores portátiles.
Por qué se repite la prueba
Un golpe puede doblar la rejilla. Una caída puede soltar un clip. Un plástico puede deformarse. Si esto pasa, la abertura puede aumentar o la rejilla puede acercarse a las aspas.
| Evento | Riesgo |
|---|---|
| Caída | Rejilla se suelta o se hunde |
| Impacto | Alambres se doblan |
| Presión | Distancia a las aspas baja |
| Desmontaje | Clips pierden fuerza |
| Calor | Plástico se ablanda |
Qué debe comprobarse después
Después de la prueba mecánica, se debe repetir el acceso con la sonda. Si la sonda toca una parte peligrosa, el diseño falla.
Buenas prácticas
- Usar clips con fuerza suficiente
- Evitar zonas largas sin soporte
- Aumentar la distancia entre rejilla y aspas
- Usar nervios de refuerzo si es plástico
- Probar muestras de producción, no solo prototipos perfectos
Punto de diseño
La seguridad real está en el peor estado razonable del producto. No en la muestra más bonita.
¿Cuáles son las fallas más comunes?
Las fallas más comunes vienen de medir mal la rejilla, olvidar tolerancias o no probar el producto después de deformación. Muchas veces el diseño parece correcto en el plano, pero falla en la muestra real.
Lista de fallas frecuentes
- Se controla el paso, pero no la abertura libre.
- La abertura diagonal es mayor que la abertura medida.
- La rejilla se deforma con poca fuerza.
- Las aspas están demasiado cerca de la rejilla.
- Los clips se sueltan tras caída.
- Hay huecos grandes en bordes.
- La rejilla trasera tiene menos control que la frontal.
- El proveedor cambia el diámetro del alambre.
- La muestra de prueba no representa la producción real.
- No se confirma la versión de la norma.
Tabla de causa y solución
| Falla | Causa probable | Acción útil |
|---|---|---|
| Sonda toca aspas | Distancia interna baja | Alejar aspas o cerrar abertura |
| Sonda entra por diagonal | Malla tipo rombo | Medir trayectoria real |
| Rejilla se hunde | Baja rigidez | Añadir soporte o usar material más fuerte |
| Clip se suelta | Retención baja | Subir fuerza de cierre |
| Producción varía | Tolerancia pobre | Definir control go/no-go |
Una regla simple
Si el usuario puede tocarlo, el laboratorio también lo va a probar. No dejes huecos “pequeños” sin revisar.
¿Cómo diseñar una rejilla que pase la prueba?
Un buen diseño empieza con una meta clara. Primero se define qué sonda se quiere bloquear o qué sonda no debe alcanzar las aspas. Luego se diseña la rejilla, la distancia interna y la estructura de soporte.
Paso 1: definir el caso de uso
| Pregunta | Por qué importa |
|---|---|
| ¿Es ventilador doméstico? | Puede aplicar EN IEC 60335-2-80 |
| ¿Lo usarán niños? | Puede necesitar criterio más estricto |
| ¿Es portátil? | Riesgo de caída e impacto |
| ¿Es fijo o industrial? | Puede aplicar distancia de seguridad |
| ¿Es para bebés? | Probe 19 se vuelve clave |
Paso 2: fijar objetivos de plano
El plano debe tener valores medibles. No basta con decir “rejilla segura”.
Incluye:
- Abertura libre máxima
- Diámetro mínimo de alambre
- Distancia mínima a aspas
- Material y espesor
- Fuerza de retención de clips
- Método de medición
- Criterio después de caída o impacto
Paso 3: usar prototipos reales
Prueba el producto con muestras reales. No uses solo piezas impresas o muestras hechas a mano. Si el diseño va a producción, las variaciones importan.
Paso 4: hacer una prueba interna
Antes de enviar al laboratorio, usa sondas o calibres. Si no tienes sondas oficiales, al menos usa calibres go/no-go con margen conservador. Luego confirma con el laboratorio.
¿Qué datos preparar antes del ensayo?
Antes de enviar el producto al laboratorio, conviene preparar datos claros. Esto ahorra tiempo. También reduce discusiones sobre si la abertura se mide como paso, como hueco libre o como diagonal.
Datos mínimos
| Dato | Qué debe mostrar |
|---|---|
| Plano de rejilla | Abertura libre, paso, diámetro de alambre |
| Corte lateral | Distancia entre rejilla y aspas |
| Material | Metal, plástico, espesor, dureza |
| Sistema de cierre | Tornillos, clips, pestañas |
| Uso previsto | Doméstico, portátil, fijo, infantil |
| Norma objetivo | UL 507, EN IEC 60335-2-80 u otra |
| Versión de norma | Año y edición |
| Prueba interna | Fotos, datos y resultado |
Fotos útiles
Incluye fotos de:
- Vista frontal
- Vista trasera
- Zona de mayor abertura
- Clips y tornillos
- Borde de la rejilla
- Distancia a las aspas
- Producto después de caída o impacto
Preguntas para el laboratorio
Antes de la prueba, pregunta:
- ¿Qué versión de la norma se usará?
- ¿Qué figura de sonda aplica?
- ¿Qué fuerza se aplicará?
- ¿Se usará Probe 18 o Probe 19?
- ¿Se probará después de caída?
- ¿La abertura diagonal se evalúa?
- ¿La rejilla desmontable se prueba después de varios ciclos?
Formato recomendado
| Ítem | Valor del producto | Límite interno | Método |
|---|---|---|---|
| Abertura libre máxima | ___ mm | ___ mm | Calibre go/no-go |
| Distancia mínima a aspas | ___ mm | ___ mm | Medición en corte |
| Diámetro mínimo de alambre | ___ mm | ___ mm | Calibre |
| Fuerza de cierre de clip | ___ N | ___ N | Dinamómetro |
| Resultado con sonda | Pasa / No pasa | Pasa | Sonda definida |
Conclusión
Pasar la prueba de dedos infantiles en una rejilla de ventilador no depende solo de hacer una malla “pequeña”. Depende de tres cosas: la abertura libre, la distancia hasta las partes peligrosas y la resistencia de la rejilla después del uso normal y las pruebas mecánicas.
Si el producto puede estar cerca de bebés, una meta práctica es diseñar por debajo de 5.6 mm de abertura libre y dejar margen. Si la abertura es mayor, la prueba debe demostrar que la sonda no toca las aspas ni otras partes peligrosas. Para evitar errores, confirma siempre la norma, la versión, la sonda y la fuerza con el laboratorio antes de enviar la muestra.
