En la fabricación e inspección de ventiladores eléctricos, muchas veces se presta más atención al motor, las aspas, la rejilla o la apariencia exterior.
Sin embargo, algunos detalles estructurales pequeños también pueden afectar directamente la experiencia de uso del producto.
En este artículo hablaremos de dos problemas comunes pero fáciles de pasar por alto: el problema del soporte tipo puente y el problema de la placa dentada de posicionamiento.
No se trata de una conexión entre ambas piezas, sino de dos problemas independientes en diferentes partes del ventilador.

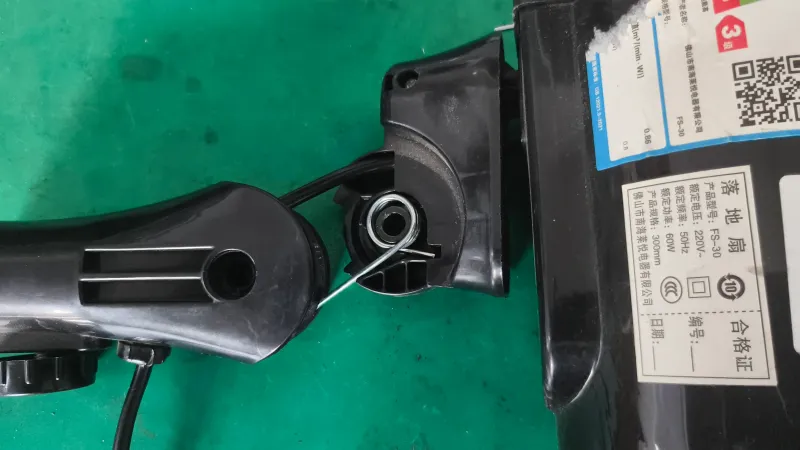

1. Problema del soporte tipo puente: equilibrio entre tornillo, resorte y pieza plástica
El soporte tipo puente suele encontrarse en la zona del cabezal o del cuello del ventilador.
Su función principal es dar soporte y estabilidad al cabezal.
Dentro de esta estructura, la combinación entre el tornillo y el resorte es muy importante.

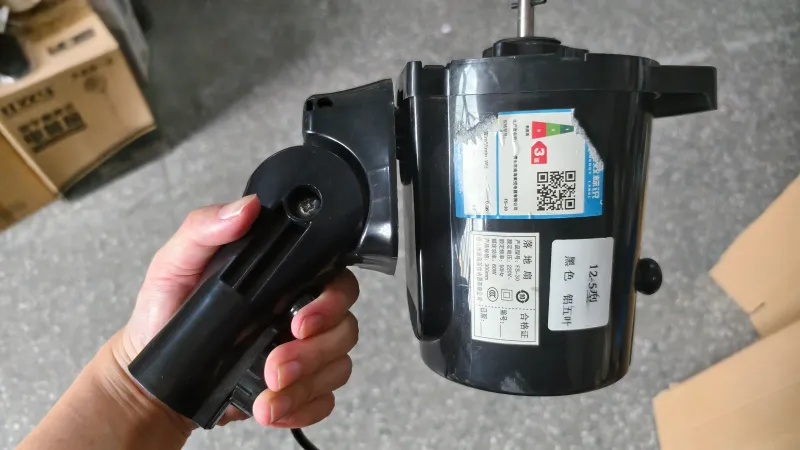

Si el tornillo queda demasiado flojo, el resorte no tendrá suficiente presión.
Como resultado, la parte del motor puede levantarse hacia arriba, haciendo que el cabezal del ventilador se vea inestable o poco firme.
Pero el tornillo tampoco debe apretarse demasiado.
Si se aprieta en exceso, la presión del resorte aumenta, pero también aumenta la carga sobre la pieza plástica.
Con el tiempo, esta presión puede causar grietas, deformación o incluso afectar la vida útil de toda la estructura del cabezal.
Por eso, este problema no se soluciona simplemente apretando más el tornillo.
La clave está en controlar correctamente la fuerza de apriete, para que el resorte tenga suficiente presión sin dañar la pieza plástica.
Los problemas más comunes son:
- Tornillo demasiado flojo y presión insuficiente del resorte
- Tornillo demasiado apretado y riesgo de grietas en la pieza plástica
- Fuerza del resorte mal diseñada
- Zona plástica de soporte poco resistente
- Falta de un estándar claro de apriete durante el ensamblaje

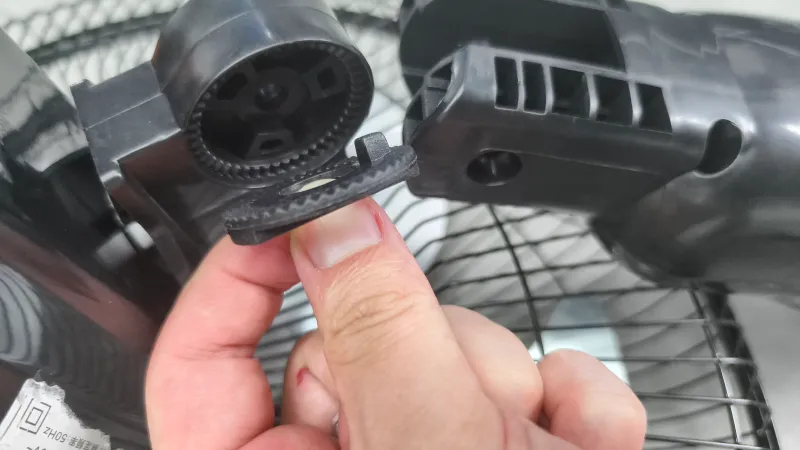

2. Problema de la placa dentada de posicionamiento: ajuste de ángulo y bloqueo inestable

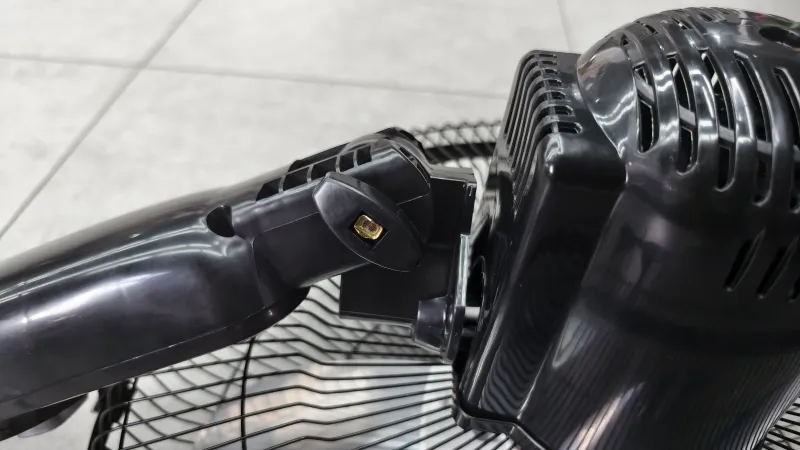

La placa dentada de posicionamiento se utiliza normalmente para ajustar y fijar el ángulo del cabezal del ventilador.
Cuando el usuario cambia la inclinación del cabezal, esta pieza ayuda a mantenerlo en la posición seleccionada.
Si la placa dentada no encaja correctamente con la pieza de bloqueo correspondiente, el ajuste del cabezal puede verse afectado.
Por ejemplo, el movimiento puede sentirse poco suave, el ángulo puede no quedar bien fijado o el cabezal puede aflojarse después de un tiempo de uso.
Este tipo de problema normalmente no está relacionado con el motor ni con las aspas, sino con el diseño estructural, la precisión de las piezas plásticas y el control del ensamblaje.
Las causas más comunes incluyen:
- Dientes poco profundos
- Mala coincidencia entre la placa dentada y la pieza de bloqueo
- Desgaste de las piezas plásticas después del uso
- Desviación en la posición de ensamblaje
- Fuerza de bloqueo insuficiente
3. ¿Por qué estos detalles estructurales son importantes?
El soporte tipo puente y la placa dentada de posicionamiento no son las piezas más visibles de un ventilador eléctrico, pero influyen directamente en la sensación de calidad del producto.
Si el cabezal se levanta, se afloja o no se mantiene estable, el usuario puede sentir que el ventilador no es firme.
Si el ajuste de ángulo no es suave o no queda bien bloqueado, también afectará la percepción de calidad.
Por eso, al evaluar un ventilador eléctrico, no basta con revisar el motor, las aspas y la rejilla.
También es importante observar estos detalles estructurales.
4. ¿Qué se debe revisar durante la producción o inspección?
Durante la producción y el control de calidad, se recomienda revisar los siguientes puntos:
- Si la fuerza de apriete del tornillo es adecuada
- Si el resorte ofrece suficiente presión
- Si la zona plástica que soporta la presión puede agrietarse
- Si el cabezal del ventilador se levanta o queda flojo
- Si el ajuste de ángulo es suave
- Si el cabezal queda bien bloqueado después del ajuste
- Si la placa dentada y la pieza de bloqueo encajan correctamente
Conclusión
El soporte tipo puente y la placa dentada de posicionamiento son dos detalles estructurales diferentes dentro de un ventilador eléctrico.
El soporte tipo puente afecta principalmente la estabilidad del cabezal.
La clave está en mantener un buen equilibrio entre la fuerza del tornillo, la presión del resorte y la resistencia de la pieza plástica.
La placa dentada de posicionamiento afecta principalmente el ajuste y bloqueo del ángulo del cabezal.
La clave está en el diseño de los dientes, el encaje entre piezas y la precisión del ensamblaje.
Aunque son detalles pequeños, pueden influir mucho en la calidad final del ventilador y en la experiencia del usuario.
Para los compradores, estos puntos también deben formar parte de la evaluación de calidad del producto.
